大鉄精工がこれまで手掛けた製品を紹介し致します。一般鋼材の加工を得意としております。
伝統的な汎用技術を最新機器に応用し、高精度の旋盤加工、異型の旋盤加工を高効率で行っております。
また独自設計の治具を駆使し、単品物から100個程度の中ロット品まで対応させて頂きます。
難しく大変な仕事を積極的に取り入れることで、技術の維持、向上が可能になります。切削加工には自信があります。
| 材質 | A5056 |
|---|---|
| サイズ | 外径φ350、肉厚5mm |
| 加工 | NC旋盤 |
| 特徴 | 大径薄肉のアルミ加工 |
| 材質 | A2017 |
|---|---|
| サイズ | φ110 厚み7 |
| 加工 | NC旋盤 |
| 特徴 | 傷の許されない人工呼吸器で 使用する部品 |
| 材質 | SUS303 ベアリング抑え |
|---|---|
| サイズ | φ92ローレット平目P1 内径M83 P1 |
| 精度 | ±0.01 |
| 加工 | NC旋盤 |
| 材質 | S45C |
|---|---|
| サイズ | 外径φ125 長さ490 |
| 特徴 | M100ピッチ6とM90ピッチ6のネジを両端に加工した大ボルト |
| 材質 | S45C |
|---|---|
| サイズ | 外径φ60±5μ、内径φ55H5、 全長40 |
| 精度 | 真円度3μ 同軸度5μ |
| 加工 | ＮＣ旋盤 |
| 名称 | 東京工業大学 人工衛星部品 |
|---|---|
| 材質 | A6061 MIL-A-8625 Type3処理 |
| サイズ | 100×200 100×100 |
| 精度 | JIS B 0405 精級 |
| 加工 | マシニング加工 |
| 材質 | ステンレス鋳鋼(SCS14) |
|---|---|
| サイズ | 130×120 内径φ38H7 φ35H7 |
| 精度 | |
| 加工 | NC旋盤加工 |
| 材質 | SUS316 角プレート |
|---|---|
| サイズ | 角235×230 |
| 精度 | ±0.01 |
| 加工 | NC旋盤、マシニング |
| 材質 | 真鍮 |
|---|---|
| サイズ | φ100 |
| 精度 | ±0.01 |
| 加工 | NC旋盤、マシニング |
φ100の厚さ40、R1.25、ピッチ2.5のテーパー左ネジが切ってあります。
線形φ2.5程度の紐状の物を巻く部品
| 材質 | アルミ |
|---|---|
| サイズ | 外径φ328厚さ25 |
| 精度 | ±0.01 |
| 加工 | NC旋盤、マシニング |
外径のツバの間はR1のロープネジP2.25(ネジ高さ1.5)が切ってあります。
| 材質 | 真鍮 |
|---|---|
| サイズ | φ135（各ベアリング勘合） |
| 精度 | ±0.01 |
| 加工 | NC旋盤、マシニング |
特異形状のため、バイトの設計製作から入りましたが材質の特性もあり大きな問題も無く仕上がりました。
| 材質 | SUS630 |
|---|---|
| サイズ | φ8r6 |
| 精度 | ±0.01 |
| 加工 | NC旋盤 |
| 材質 | SS400 |
|---|---|
| サイズ | 外径φ380 厚さ9 |
| 精度 | ±0・1 |
| 加工 | NC旋盤 |
| 材質 | SCMフライホイール |
|---|---|
| サイズ | 外径φ250 厚さ15 |
| 精度 | ±0.01 |
| 加工 | NC旋盤、マシニング |
| 材質 | 砲金、BC6 |
|---|---|
| サイズ | 外径φ49.7h7 内径φ37H7 タケ83 |
| 精度 | H7 |
| 加工 | NC旋盤 |
内外径ともに▽▽▽
| 材質 | SUS316 |
|---|---|
| サイズ | 外径Φ90 内径Φ86 |
| 精度 | |
| 加工 | NC旋盤 |
| 材質 | SUS303 |
|---|---|
| サイズ | 外径φ106 内径M103 |
| 精度 | 0～+0.03 |
| 加工 | NC旋盤 |
内径ベアリング嵌合部φ101.66：0～+0.03
| 材質 | SUS30 調整治具 |
|---|---|
| サイズ | ピンφ8 62㎜ |
| 精度 | |
| 加工 | NC旋盤、マシニング |
| 材質 | S45C |
|---|---|
| サイズ | 内径 M130 P6 全長 115㎜ |
| 精度 | |
| 加工 | NC旋盤、マシニング |
S45C,M130ピッチ6 幅115、内径ネジ用のホルダー
| 材質 | SUS316L |
|---|---|
| サイズ | 外径ツバ部φ166 内径φ150.8 |
| 精度 | |
| 加工 | NC旋盤 |
肉厚1.5程度。真円度20μ
| 材質 | SUS304 |
|---|---|
| サイズ | |
| 精度 | |
| 加工 | NC旋盤 |
検査治具
| 材質 | SUS304 |
|---|---|
| サイズ | φ7.9×59.4 φ31.3×6 |
| 精度 | |
| 加工 | NC旋盤 |
端面溝深さ2.2、アリ溝形状になっています
| 材質 | A5056 |
|---|---|
| サイズ | 外径φ70 内径φ62 |
| 精度 | |
| 加工 | NC旋盤、複合機 |
外径φ70 0～-0.03▽三つ
内径φ62 +0.01～+0.03▽三つ
| 材質 | A5052 |
|---|
日本大学の地震予知衛星のパネル

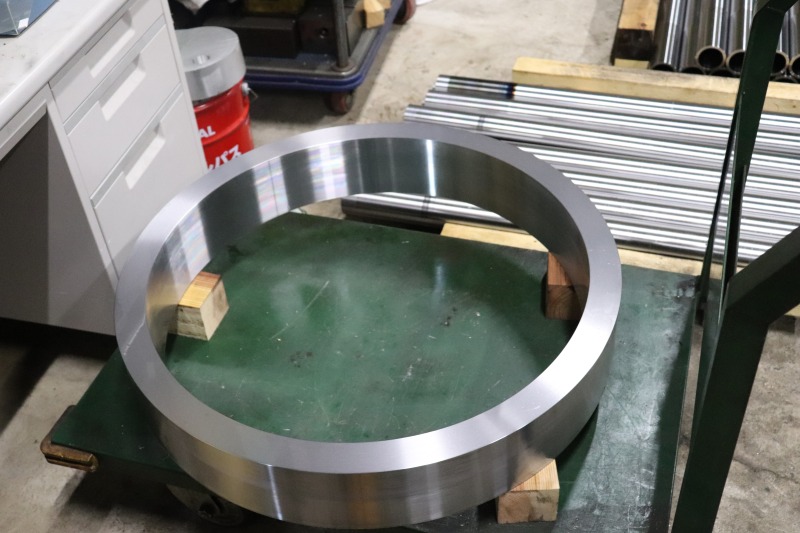

| 材質 | SS400 |
|---|---|
| サイズ | 外径φ790 内径φ706、幅110 |
| 精度 | 真円度0.03、 両端面の外径に対しての直角度0.01 |
